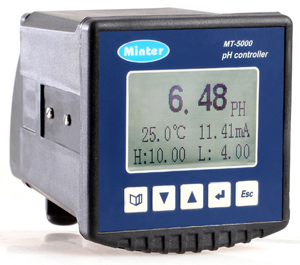

PH計又叫酸度計，工業PH計是能連續測量工業流程中水溶液的氫離子濃度的儀器。純水的PH=7，為中性。酸性溶液，其PH<7;堿性溶液，其PH>7。
工業PH計由發送器和測量?jī)x器兩大部分組成。發送器由玻璃電極和甘汞電極組成，它的作用是把PH值轉換成直流信號。工業PH計的測量?jī)x器一般用電子電位差計即可。
檢測原理
電位測定法的基本原理是在被測溶液中插入兩個不同的電極。其中一個電極的電位隨溶液氫離子濃度的改變而變化，稱為工作電極;另一個電極具有固定的電位，稱為參比電極。這兩個電極形成一個原電池。如圖所示，測定兩電極間的電勢就可知道被測溶液的PH值。
參比電極
常用的參比電極有甘汞電極和銀-氯化銀電極。
甘汞電極：在溶液PH值得測定中使用普遍的參比電極，其結構如圖所示。
甘汞電極由一個內電極裝入一個玻璃外殼制成。內電極的引線下端侵入汞中，汞下面有糊狀的甘汞，并用浸在氯化鉀溶液中的纖維絲堵塞。下部為溶液通道(一般為多孔陶瓷制成)。氯化鉀溶液作為鹽橋(由于鉀離子K+和氯離子CL-的濃度較接近，可使溶液接界電位減小到小)，鹽橋連接內電極和被測溶液，使之形成電通路。由能斯特公式，甘汞電極的電位取決于氯離子的濃度，改變氯離子的濃度就能得到不同的電極電位。
采用不同濃度的氯化鉀溶液，可以制得不同電位的甘汞電極。常用飽和式甘汞電極，因?yàn)轱柡吐然浫芤旱臐舛纫子诒３�。�?dāng)氯化鉀溶液為飽和，溫度為25℃時，甘汞電極的電位為+0.2433V.
甘汞電極結構簡單，電位穩定，但電極電位受溫度影響較大，使用時保持好溫度。
銀-氯化銀電極：其原理與甘汞電極相似。對于飽和的氯化鉀溶液，在25℃溫度下，其電極電位為0.297V，這種電極結構比較簡單，電極電位在溫度較高時仍然比較穩定。
工作電極
PH傳感器的工作電極有玻璃電極、氫醌電極和銻電極等。工業上常用的是玻璃電極，銻電極主要用于測量半固體、膠狀物及水油混合物中的PH值。
玻璃電極：為常用普通式PH玻璃電極。當玻璃電極插入被測試樣時，在PH敏感玻璃膜內部溶液和被測溶液之間建立起氫離子的平衡狀態。玻璃電極受溫度影響較大，必須把溫度補償電阻接入測量電路，以補償溫度對PH值測量的影響。玻璃電極的正常工作溫度在2~55℃之間。
氫醌電極：將鉑極片浸于飽和醌-氫醌溶液中，即形成氫醌電極，其電極電勢與溶液的PH值成正比。
氫醌電極的優點是結構簡單，反應速度快，但溫度影響大，在高溫下電極電位不穩定等。
銻電極：這是一種金屬-金屬氧化物電極。其電極電位產生于金屬與覆蓋其表面上的氧化物的界面上。銻電極的結構也比較簡單，可用于半固體等混合物中的PH值的測量，但測量精度不高。 |
